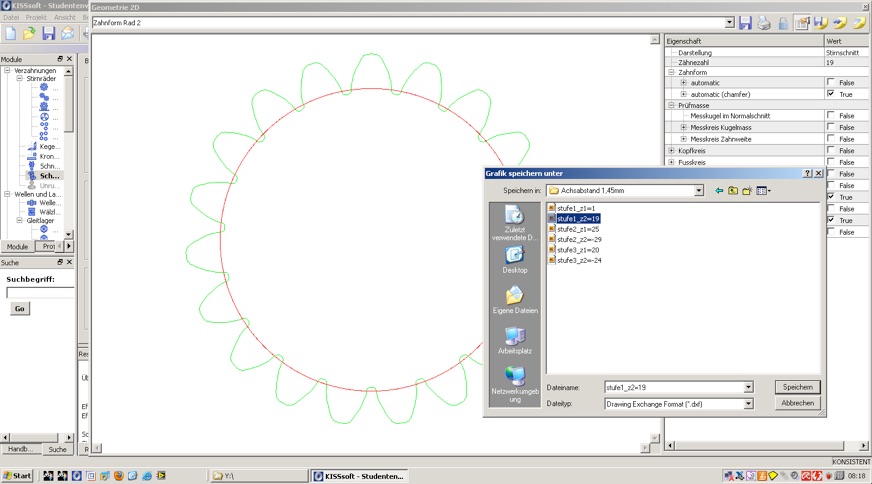

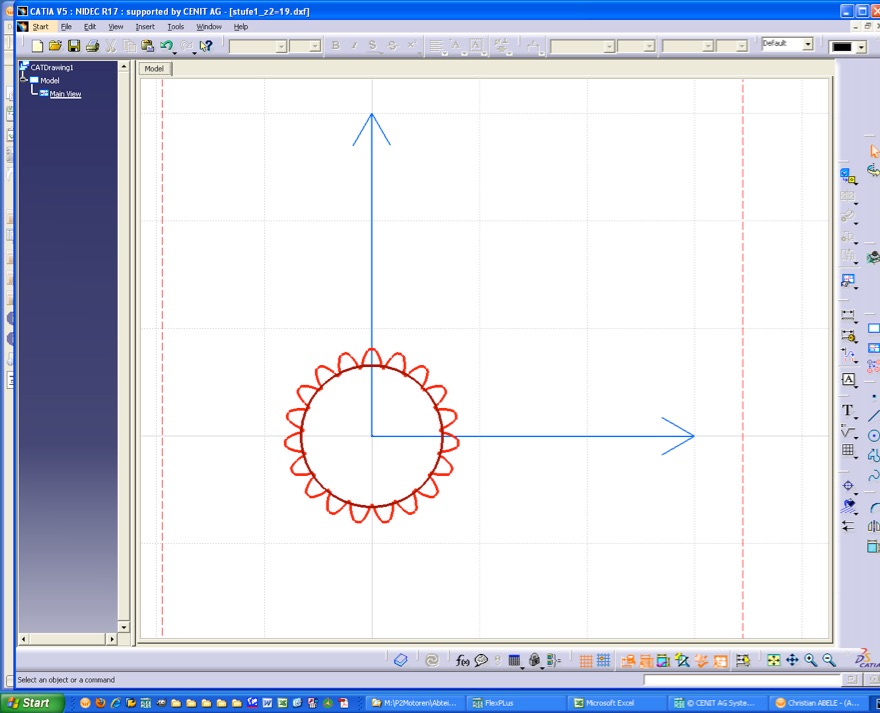

Per Drag&Drop kann diese DXF-Datei mit dem 2D-Stirnschnitt in CATIA geöffnet werden. Dabei legt CATIA eine neue 2D-Zeichnungsableitung an, in der die 2D-Kontur platziert wurde. Diese Ansicht wird ausgewählt und alle Linien und Zeichnungselemente bis auf die Kontur selber ausgeblendet. Die Kontur wird markiert und in die Zwischenablage kopiert.

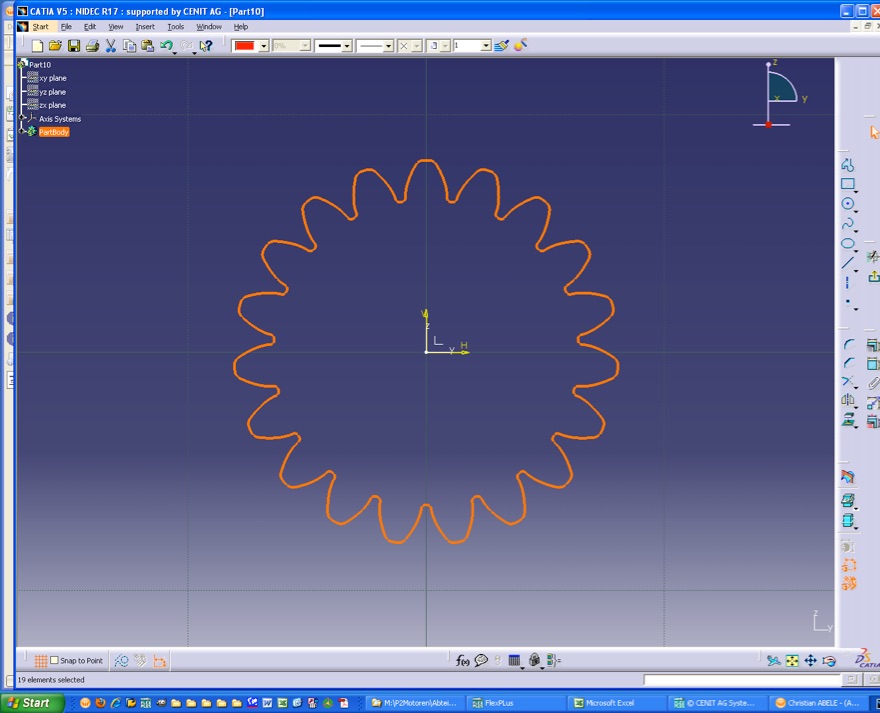

Wir legen ein neues 3D-Bauteil (CatPart) an und erzeugen eine neue Skizze in einer beliebigen Ebene. In diese Skizze setzen wir die Kontur aus der Zwischenablage ein.

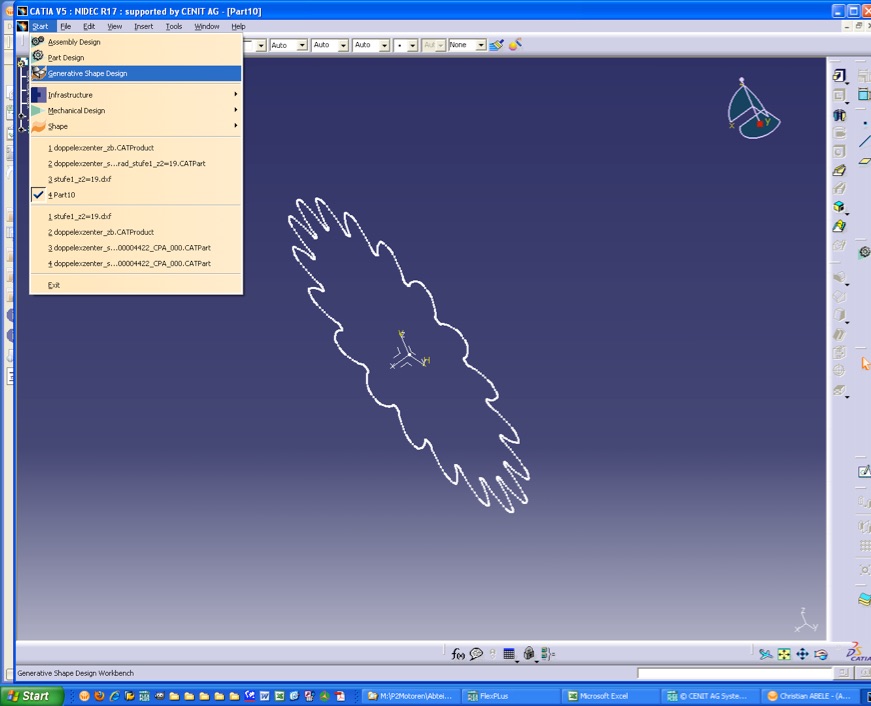

Nach dem Schließen der Skizze wechseln wir in das CATIA Flächenmodul.

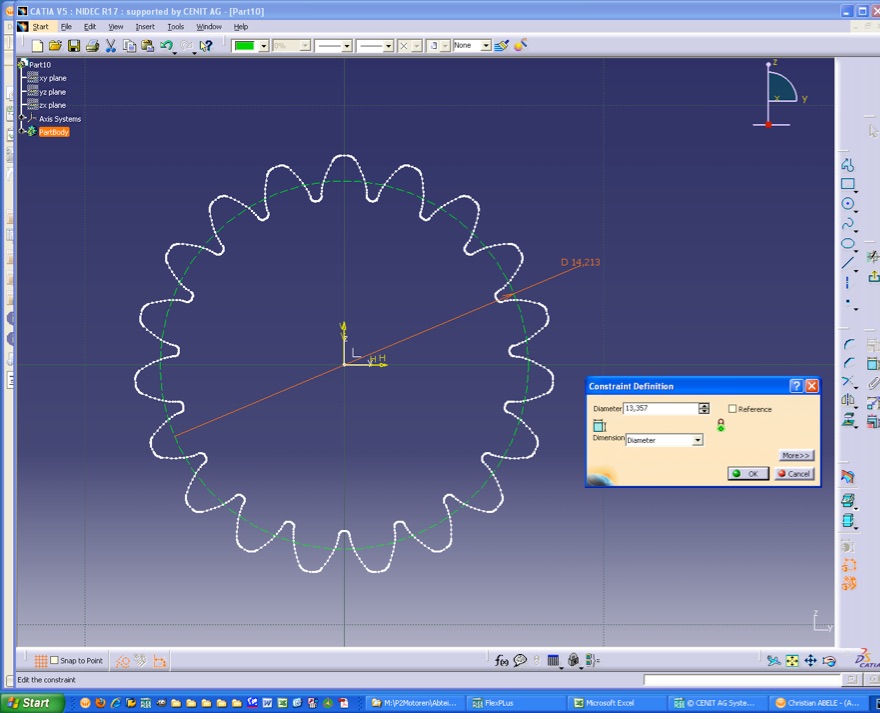

Wir wählen dieselbe Ebene wie die 2D-Kontur aus und erzeugen eine neue Skizze. Wir erzeugen einen Hilfskreis mit dem Mittelpunkt im Nullpunkt des Koordinatensystems. Er wird als Konstruktionselement definiert und erhält den Teilkreis-Durchmesser als Bemaßung.

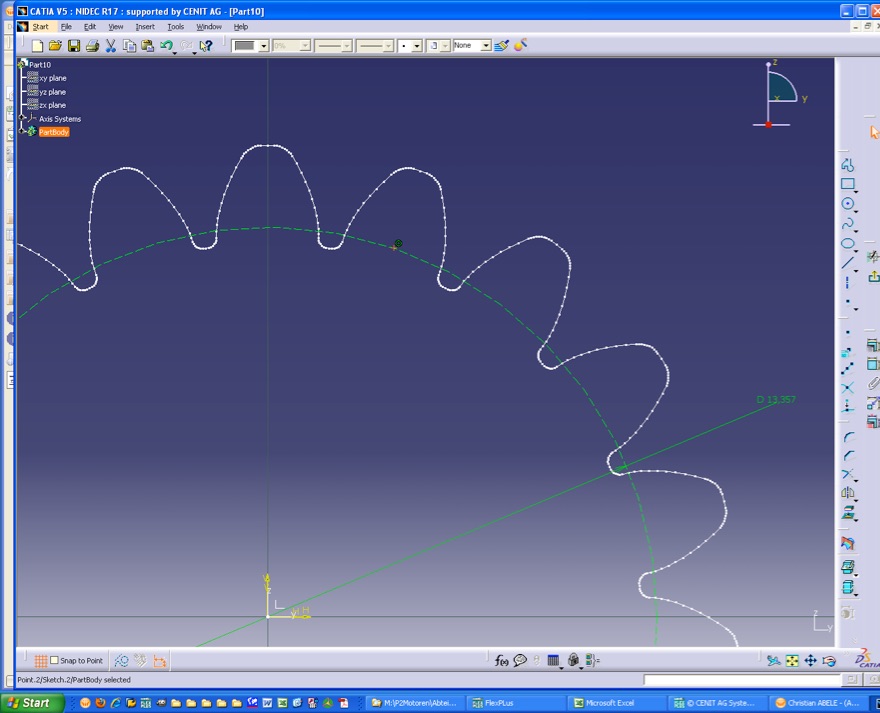

Jetzt erzeugen wir einen neuen Punkt (ist kein Konstruktionselement) auf dem Teilkreis.

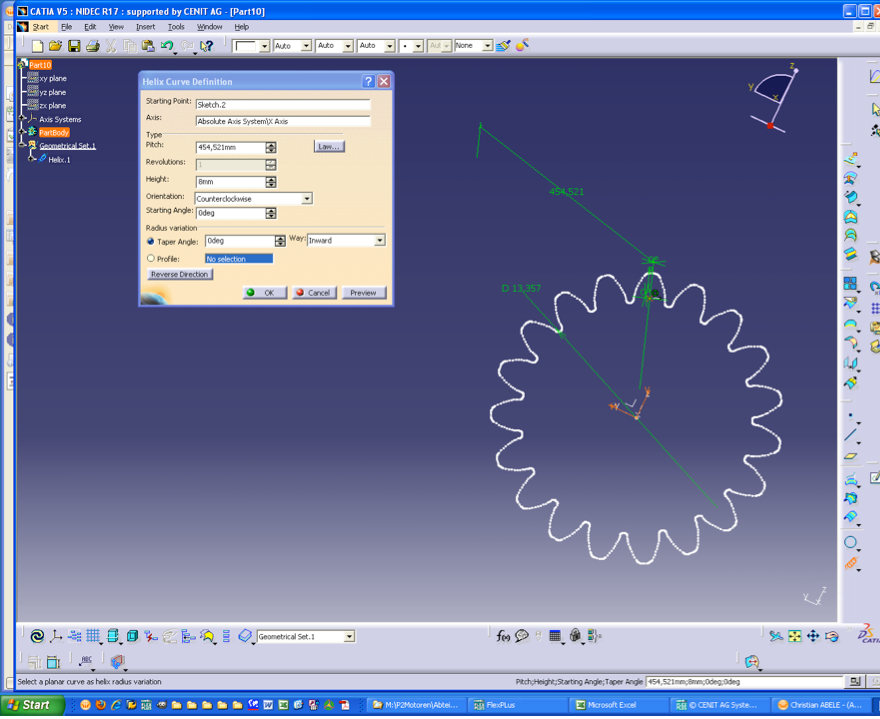

Die Skizze kann geschlossen werden. Wir erzeugen jetzt eine neue Helix. Nacheinander wählen wir den soeben erzeugten Punkt als Startpunkt und die Normalenachse auf die 2D-Kontur aus. Jetzt muss noch die Steigungshöhe eingetragen werden. Dieser Wert wird ebenfalls von Kisssoft berechnet und kann den Verzahnungsdaten entnommen werden. Er wird in das entsprechende Feld Steigung/Pitch eingetragen. In Höhe kann die Breite des Zahnrades eingetragen werden.

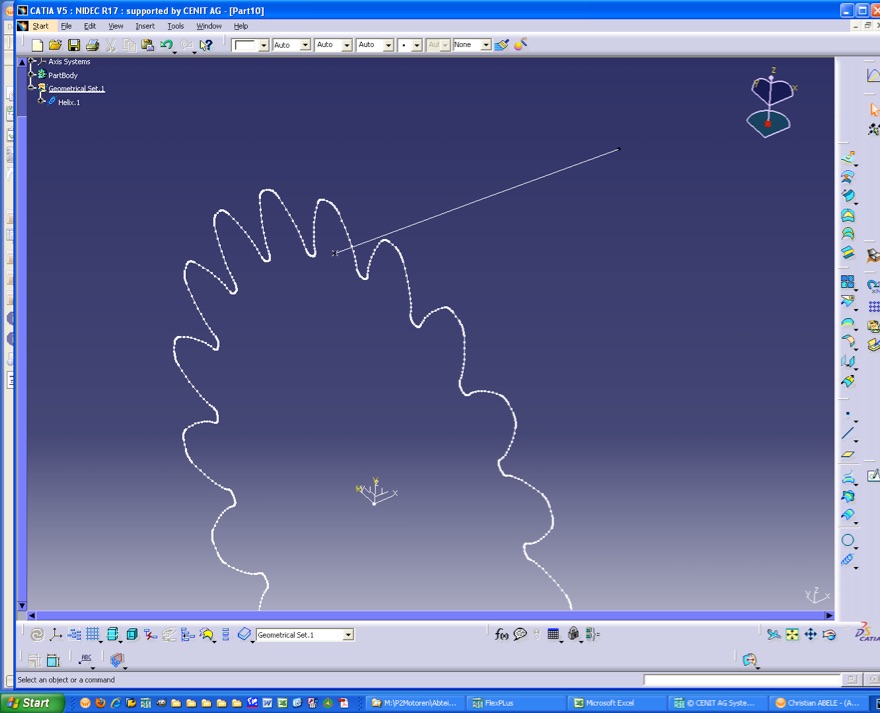

Anschließend sehen wir eine Kurve im Raum liegen, die an dem Startpunkt auf dem Teilkreis hängt.

Wir wechseln wieder in das CATIA Volumenmodell und erzeugen eine Verrippung. Nacheinander wählen wir für das Profil die 2D-Kontur und für die Leitkurve/Center curve die soeben erzeugte Helix aus. Unter der Profilsteuerung/Profile control klicken wir Zugrichtung/Pulling direction an und wählen wieder die Normalenachse auf der 2D-Kontur (bei uns die X-Achse).

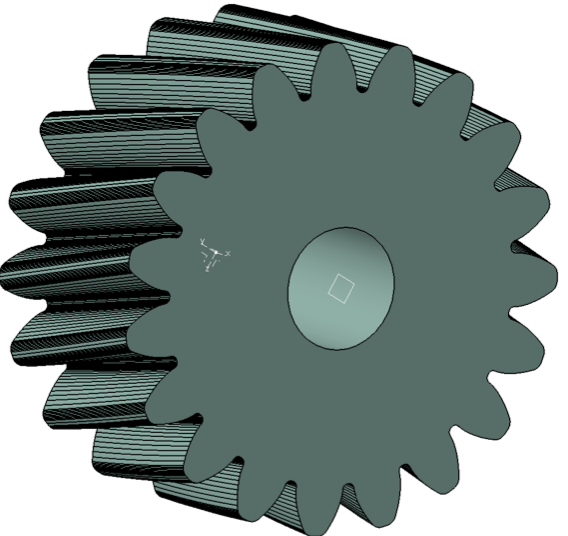

Mit einem Klick auf OK wird das neue Volumen mit dem schrägverzahnten Stirnrad erzeugt.
