Normalerweise würde versucht werden, eine solche Kurve als Parallelkurve aufzubauen. Mit Ute Mörchens Tipp geht das jedoch viel eleganter...

Basis der Konstruktion ist eine Sweepfläche, die als Stützfäche der Helix dient. Für die Sweepfläche benötigen wir bei einer HD2-Lizenz nur die Zentralkurve und den Radius, das Kreisprofil läßt sich über den Schalter auswählen.

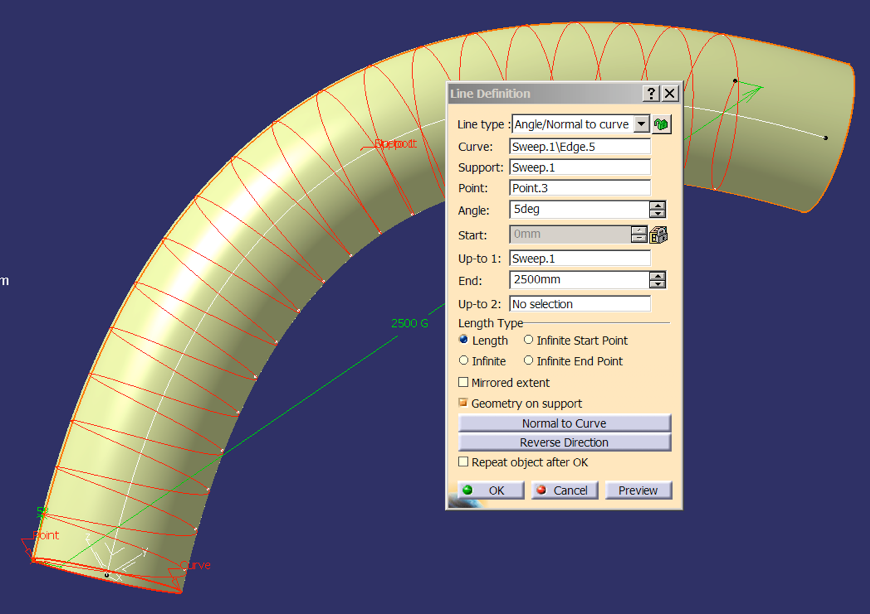

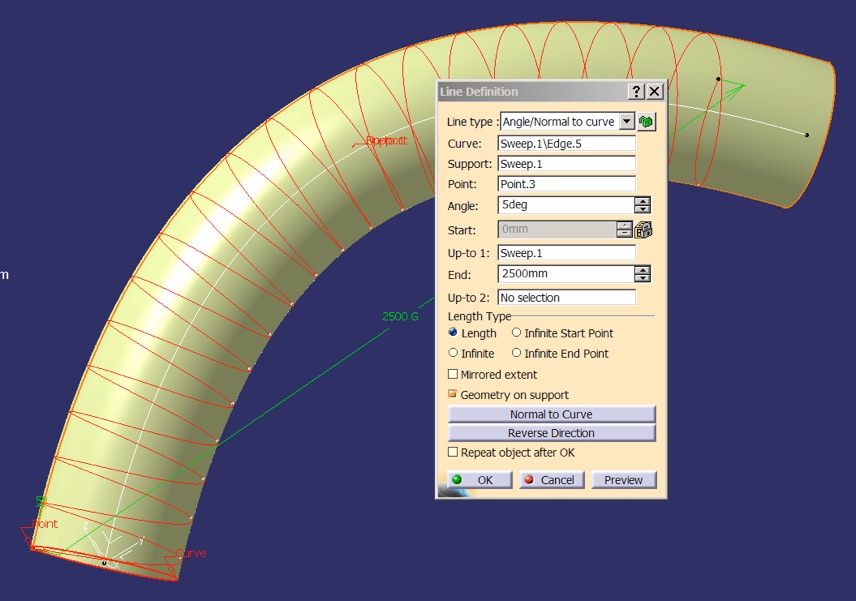

Auf der Stützfläche wird eine Linie (Line) mit der Option Angle/Normal to Curve gezeichnet.

Der Anfangspunkt liegt auf der Fläche. Der Winkel ist der Steigungswinkel der Helix. Als weitere Eingabe benötigt CATIA die (gestreckte) Länge der Linie. Hierbei gibt es noch eine natürliche Grenze: Die Linie kann die Stützfläche nicht verlassen. Ist der Wert, den wir eingeben zu lang, wird die Linie automatisch begrenzt.
