Teil 1 - Strukturmechanik mit ANSYS Classic
Mit ANSYS können vielfältige Probleme mittels der Finiten-Elemente Methode (FEM) berechnet werden. Im weiteren möchten wir darstellen, wie mit ANSYS Bauteile einer Strukturanalyse unterzogen und somit die mechanischen Belastungen innerhalb von Geometrien ermittelt werden können.
-
1.3D-Modelle aus Pro/Engineer zu ANSYS übernehmen
-
a.3D-Modell in Pro/Engineer öffnen
-

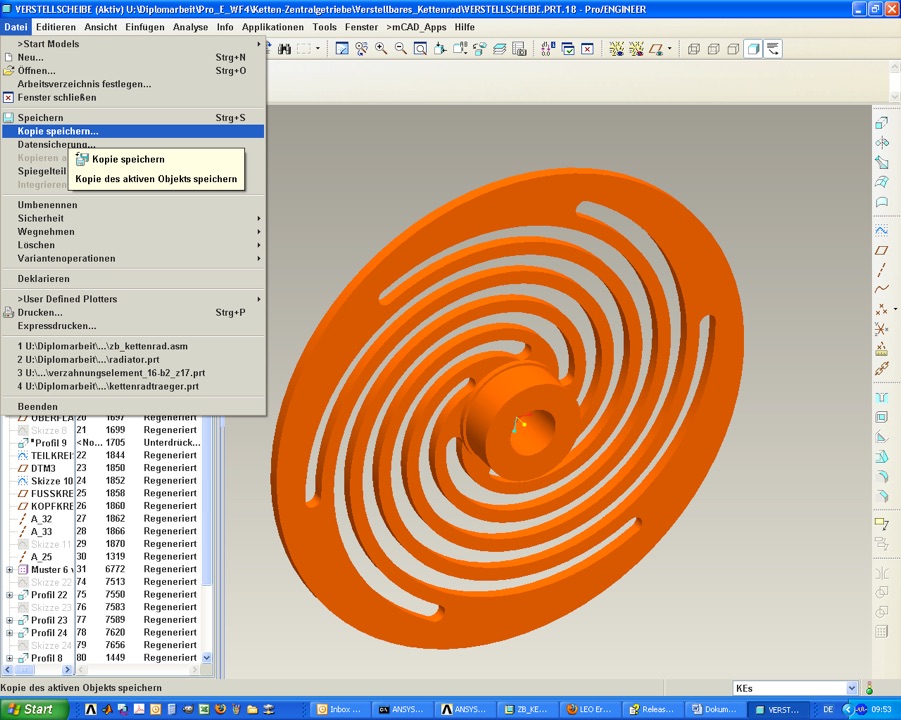

b.Menü „Datei/Kopie speichern ...“ anwählen
-

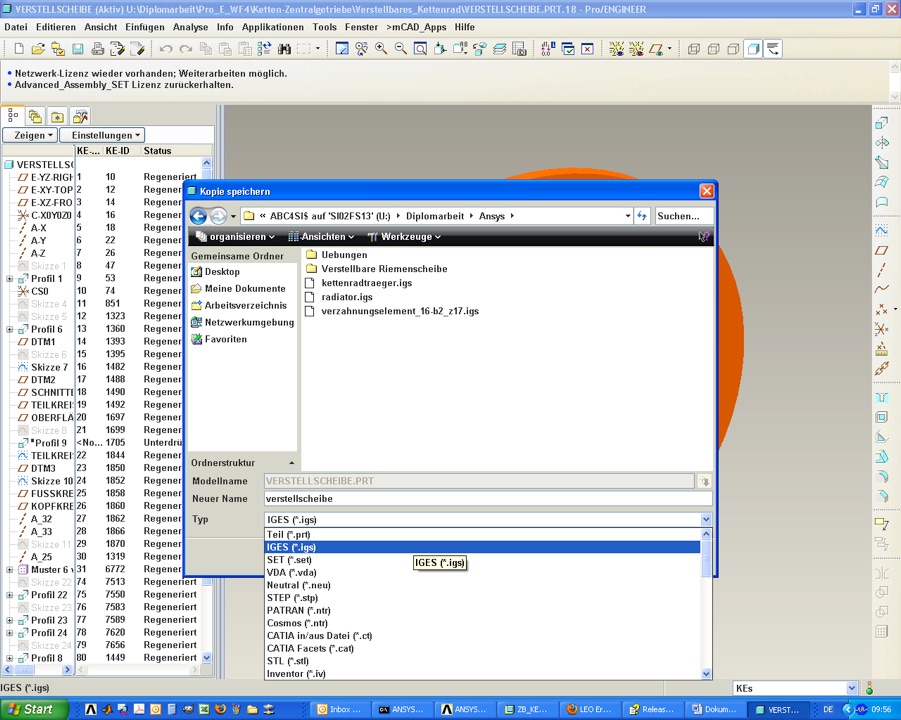

c.Bei Typ (Dateiformat) das Austauschformnat „IGES“ auswählen und speichern.
-

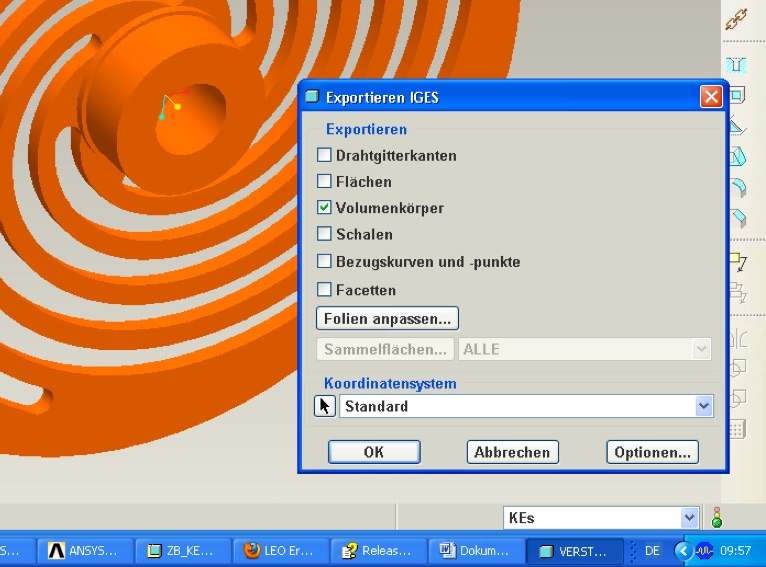

d.Bei den Exportoptionen nur „Volumenkörper“ anklicken.
-

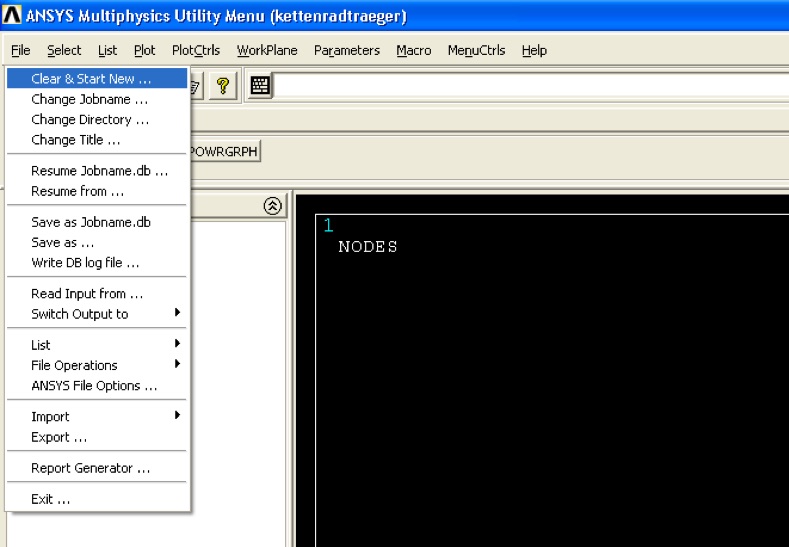

e.In ANSYS den Menübefehl „File/Clear & Start New ...“ auswählen.
-

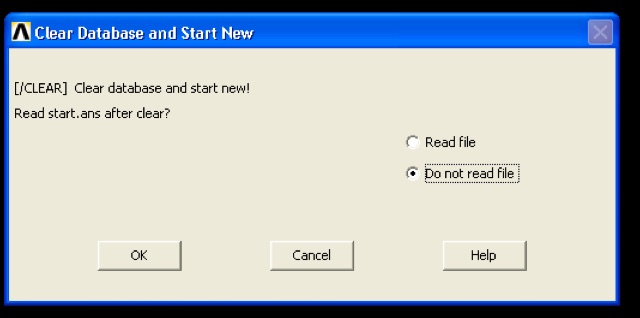

f.Im Meldungsfesnter „Do not read file“ anklicken und „OK“ drücken
-

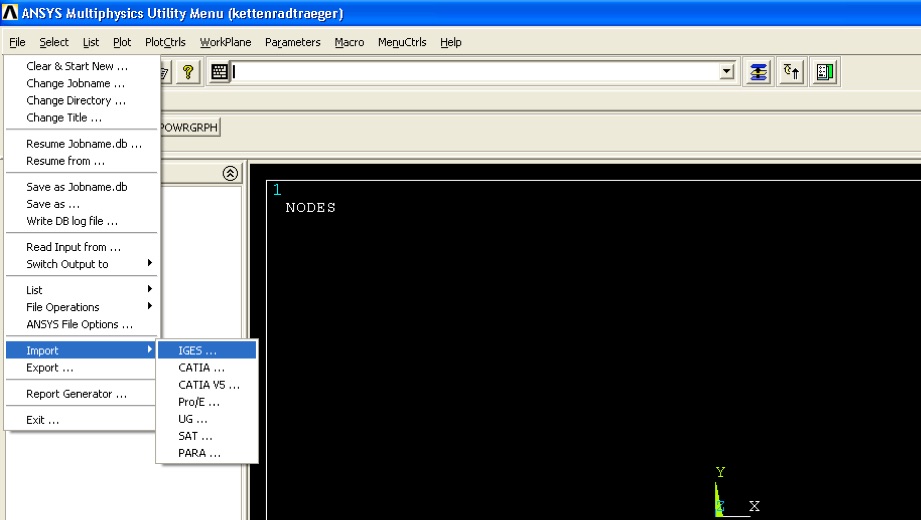

g.In ANSYS den Menübefehl „File/Import/IGES ...“ auswählen
-

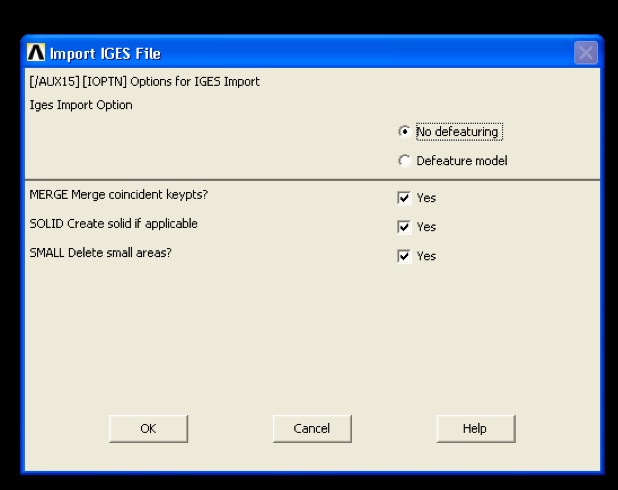

h.Im Meldungsfenster zu den Importoptionen die Option „No defeaturing“ anwählen und mit „OK“ bestätigen
-

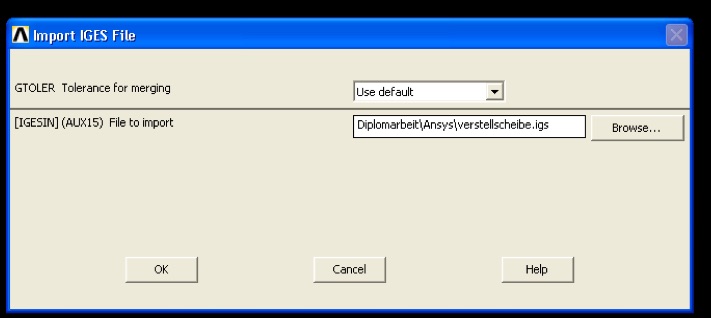

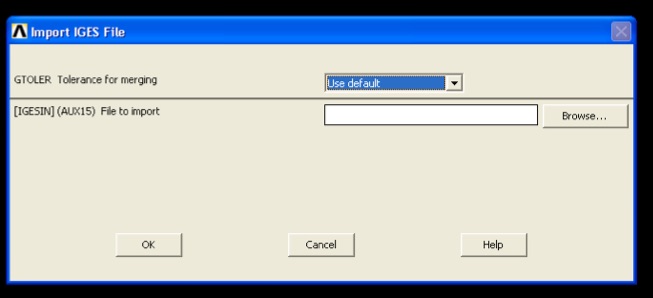

i.Im Meldungsfenster Dateiauswahl auf „Browser ...“ klicken ...
-

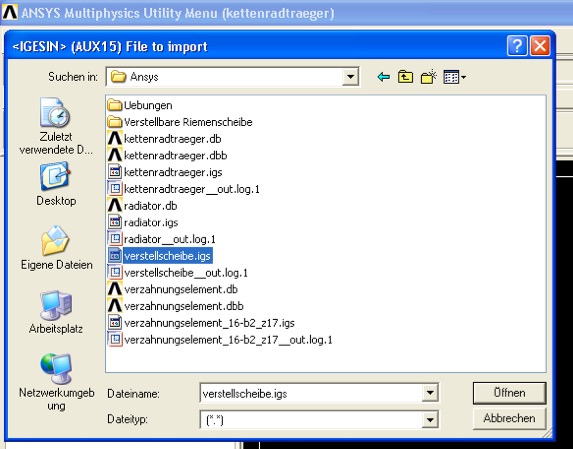

j. ... und die betreffende IGES-Datei (Dateiendung „.IGS“) auswählen
-
k.Auf „OK“ drücken
-

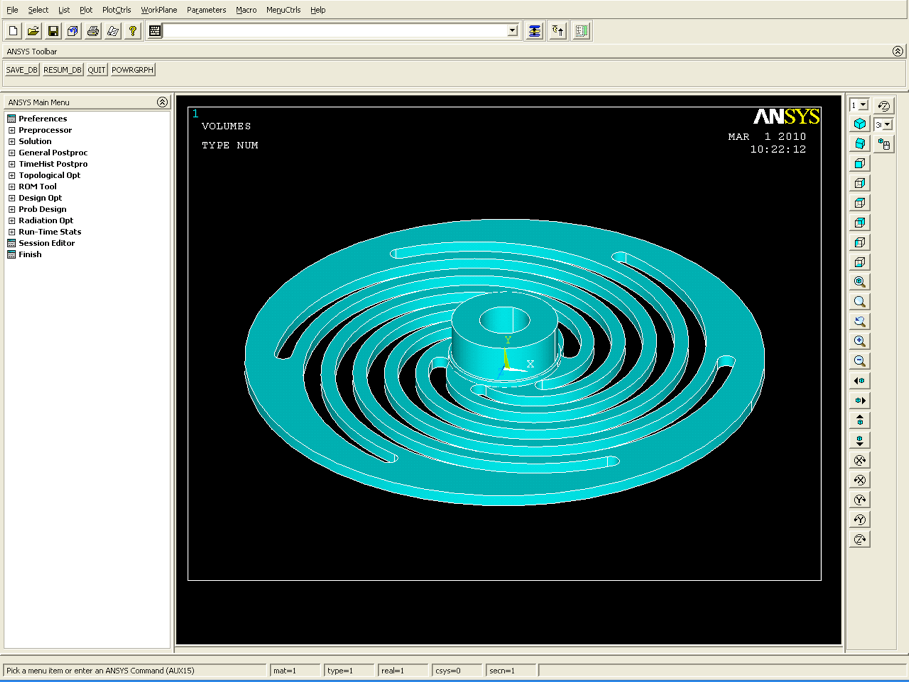

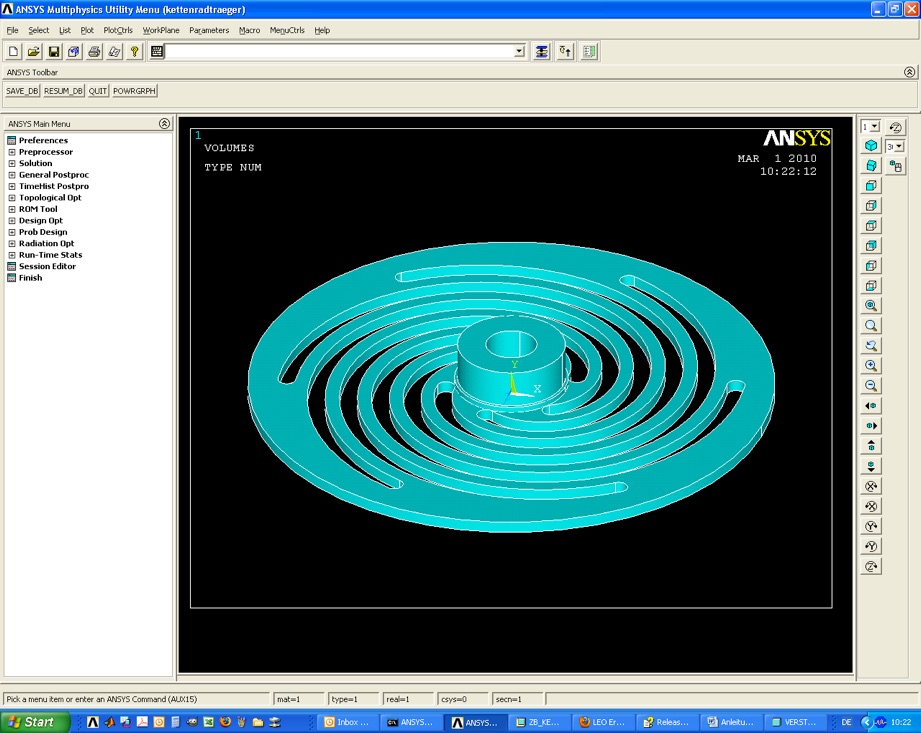

l.Das 3D-Modell wurde erfolgreich importiert.
